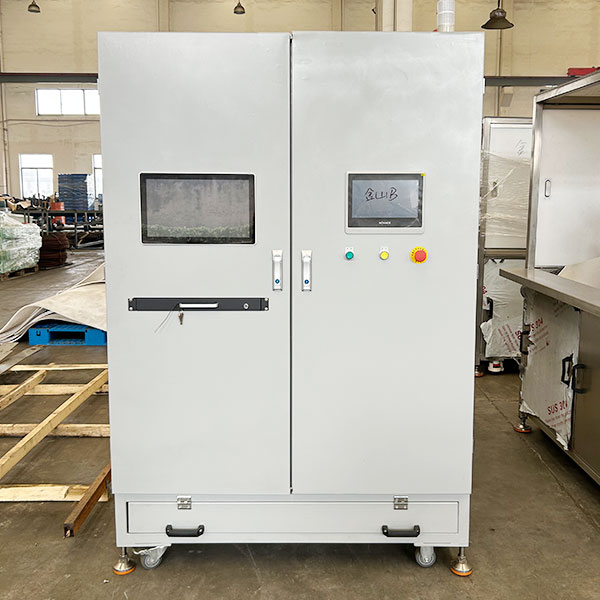

散包全自动投放机电柜是该设备的核心控制中枢，主要用于安装和保护电气元件、实现设备的自动化控制及安全运行。以下从结构、功能、元件配置、控制原理等方面详细介绍：

一、电柜的结构特点

1. 柜体设计

• 材质：采用不锈钢或冷轧钢板材质，表面经喷涂防腐处理，具备防尘、防水（部分型号可达 IP54 防护等级）、防油污能力，适应食品生产车间的潮湿、多尘环境。

• 结构：通常为立式或壁挂式，内部通过隔板分为电气元件安装区、线槽布线区和散热区，布局紧凑且便于维护。

• 散热系统：内置风扇或空调，配合通风孔设计，防止电气元件因长时间运行过热损坏。

2. 外部接口

• 配置防水型航空插头或端子排，用于连接设备的电机、传感器、执行机构（如气缸、电磁阀）及人机界面（HMI）。

• 设有急停按钮、电源开关、指示灯（电源、运行、故障报警）等操作组件，便于现场紧急停机和状态监控。

二、电柜的核心功能

1. 动力控制

• 驱动设备的输送电机、转盘电机、取料器电机等，通过变频器调节电机转速，实现料包输送、打散、投放的速度匹配。

2. 逻辑控制

• 基于 PLC（可编程逻辑控制器）程序，协调各组件动作时序，如料包检测、定位、取放、投放的全流程自动化控制。

3. 安全保护

• 具备过载保护、短路保护、漏电保护功能，当电机过载或电路故障时自动切断电源，防止设备损坏或安全事故。

• 通过传感器实时监测料包堵塞、电机异常等情况，触发报警并停机。

4. 参数调节

• 支持通过 HMI 界面设置投放速度、输送节拍、传感器阈值等参数，适应不同规格料包的投放需求。

三、控制原理与工作流程

1. 信号采集

• 光电传感器检测料包进入给料斗组，接近开关监测转盘、输送带的位置状态，信号传输至 PLC。

2. 逻辑处理

• 当料包进入直线输送装置时，PLC 控制前输送带打散器启动，后输送带节拍器调节间距；

• 转盘组差速旋转时，PLC 同步控制栅格输送带（同步排队组）的步进电机，使料包按节拍定位；

• 取料器检测到料包到位后，PLC 触发气缸动作取料，并控制水平输送带和投放带完成投放。

• PLC 根据预设程序判断料包位置、数量，输出控制信号至变频器、电磁阀等执行元件：

3. 故障反馈

• 若传感器检测到料包堵塞或电机电流异常，PLC 立即切断动力电源，HMI 显示故障代码（如 “E01：输送电机过载”），并点亮报警指示灯。

四、维护与调试要点

1. 日常维护

• 定期清理电柜内部灰尘，检查风扇运转是否正常，避免散热不良；

• 紧固端子排接线，防止接触不良导致控制失灵；

• 测试急停按钮、报警功能的有效性。

2. 调试场景

• 更换不同规格料包时，需通过 HMI 调整输送带速度、转盘间距等参数，确保料包打散和投放精度；

• 当出现投放错位或漏投时，需检查传感器安装位置是否偏移，PLC 程序时序是否匹配。

五、与其他设备的联动

散包全自动投放机电柜通常与方便面生产线的其他设备（如滚切投包机、烘干箱、包装机）通过工业总线（如 Modbus、EtherCAT）通信，实现全流程联动控制。例如：

• 当包装机工位无料时，电柜接收信号后自动加速投放；

• 与烘干箱联动调节投放节奏，避免高温环境对电柜元件的影响。

通过集成化的电柜控制，散包全自动投放机可实现高效、稳定的自动化生产，降低人工干预成本，提升生产线的智能化水平。
