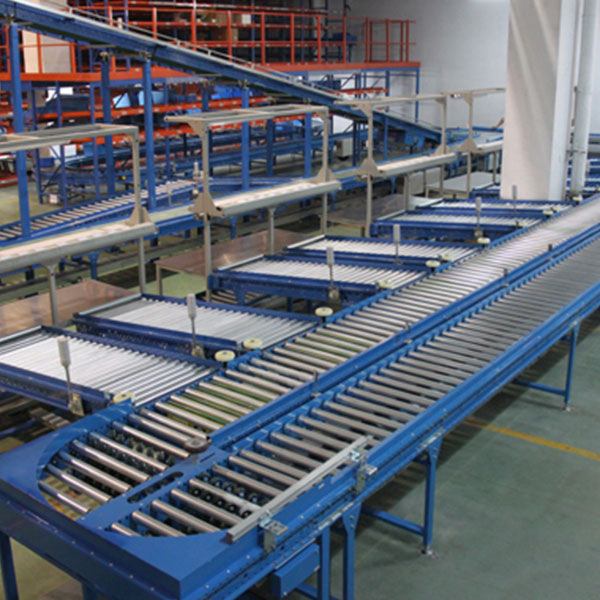

滚筒输送线是一种以滚筒作为承载输送元件的连续输送设备，广泛应用于物流、包装、仓储、加工制造等行业，适用于输送各类箱装、袋装、托盘货物及规则形状的重物。以下从结构组成、工作原理、分类、技术特点、应用场景及维护要点等方面详细介绍：

一、结构组成

1. 滚筒组件：

• 材质：碳钢（表面镀锌 / 喷漆）、不锈钢、铝合金或塑料（根据环境耐腐蚀性选择）。

• 直径：38mm、50mm、76mm、100mm 等，长度根据输送宽度定制（通常 500~2000mm）。

• 类型：光面滚筒（适用于平整货物）、包胶滚筒（防滑，适用于光滑底面货物）、锥形滚筒（用于弯道转向）。

• 滚筒：

• 滚筒轴：实心轴或空心轴，直径 10~20mm，通过轴承与机架连接。

2. 驱动系统：

• 链条传动：通过链轮与链条连接滚筒，适用于重载场景（如托盘输送）。

• 带传动：同步带或平带驱动，噪音低，适合轻载或精密设备。

• 齿轮传动：直接齿轮啮合，传动效率高，维护成本低。

• 电机：减速电机（如齿轮减速电机、变频电机），功率根据输送负载及速度确定（0.75~5.5kW）。

• 传动方式：

3. 机架与支撑：

• 机架：碳钢型材（如方管、角钢）焊接或螺栓连接，表面喷塑防锈，高度通常 500~1200mm（可调节）。

• 支撑脚：带调节螺栓，适应地面不平场景，部分设备配备脚轮便于移动。

4. 张紧装置：

• 用于调整链条或皮带的张紧度，避免打滑（如螺杆式张紧、配重式张紧）。

5. 控制系统：

• 按钮开关、PLC 控制或与生产线联动，支持启停、调速、故障报警（如过载保护、跑偏检测）。

二、工作原理

• 电机通过传动系统带动主动滚筒旋转，货物放置在滚筒上，依靠滚筒与货物底面的摩擦力（或重力）实现输送。

• 对于无动力滚筒线，货物需人工推动或依靠倾斜坡度（3°~5°）的重力下滑；对于动力滚筒线，主动滚筒驱动全部或部分滚筒转动，形成连续输送。

三、分类及特点

1. 按滚筒排列方式分类

• 直线型：最常见，用于水平或倾斜直线输送。

• 弯道型：滚筒为锥形，通过不同转速差实现转弯（转弯半径≥1.5m），适用于物流分拣路径切换。

• 伸缩型：滚筒线可伸缩折叠，节省空间，常用于货车装卸货（如伸缩式装车输送机）。

四、技术特点

1. 输送效率高：

• 滚筒线运行速度通常 0.3~1.5m/s，可连续输送大批量货物，适合流水线作业（如每小时输送 500~2000 件箱装产品）。

2. 负载能力强：

• 单个滚筒承重 50~500kg（取决于直径与材质），可输送托盘（如 1.2m×1.0m 托盘，载重 1 吨以上）或重型工件。

3. 适应性广：

• 可输送底面平整的货物（纸箱、塑料箱、金属托盘），也可配合托盘输送异形件（如桶装、袋装货物）。

4. 维护便捷：

• 滚筒可拆卸更换，传动系统结构简单，日常维护以润滑（轴承加油）和清洁为主。

5. 智能化集成：

• 可对接扫码器、称重传感器、分拣装置，实现自动识别、称重、分拣（如物流仓储的自动化输送线）。

五、应用场景

1. 物流与仓储：

• 快递分拣中心：配合扫码分拣机，将包裹按目的地输送至不同滑道。

• 仓库出入库：托盘货物通过滚筒线输送至货架或装卸货车（如与叉车、堆垛机对接）。

2. 制造业生产线：

• 汽车制造：底盘、车身部件的托盘输送，配合装配工位实现流水线作业。

• 电子电器：成品箱从包装机输送至码垛机，或在车间内周转物料。

3. 包装与分拣：

• 食品包装线：盒装食品从装箱机输送至贴标机，再进入仓储区。

• 医药行业：药箱、试剂托盘的无尘车间输送（采用不锈钢滚筒，符合 GMP 标准）。

4. 港口与重工业：

• 集装箱码头：重载滚筒线输送集装箱至堆场（滚筒直径≥100mm，承重达 30 吨以上）。

• 钢铁厂：钢坯、板材的高温输送（滚筒表面耐高温涂层，适应 500℃以上环境）。

六、维护要点

1. 日常检查：

• 查看滚筒转动是否顺畅（卡顿需检查轴承是否损坏），传动链条 / 皮带是否松动（异响时及时张紧）。

2. 润滑保养：

• 滚筒轴承每 3 个月加注锂基润滑脂，链条每 500 小时涂抹润滑油，避免干磨磨损。

3. 清洁除尘：

• 清除滚筒表面及机架上的灰尘、碎屑（尤其粉末状物料场景），防止货物打滑或轴承堵塞。

4. 张紧与校准：

• 定期调整传动带 / 链条张紧度（下垂量≤10mm），检查滚筒排列是否平行（偏差≤2mm/m），避免货物跑偏。

5. 故障排查：

• 若电机过载停机，检查是否货物超重或滚筒卡死；若输送速度不稳定，检查变频器参数或传动部件磨损情况。

七、选型参考

• 货物参数：

• 重量：单箱 / 托盘重量决定滚筒承重（如 1 吨托盘需滚筒承重≥300kg / 个）。

• 底面材质：光滑金属面需包胶滚筒防滑，粗糙底面可用光面滚筒。

• 输送需求：

• 长度与坡度：长距离选动力滚筒线，短距离或暂存可选无动力；倾斜输送坡度≤5°（避免货物下滑过快）。

• 速度与节拍：流水线需同步速度（如 0.5m/s），分拣线需可调速（0.3~1.2m/s）。

• 环境与成本：

• 潮湿 / 腐蚀性环境选不锈钢滚筒，食品行业需食品级塑料滚筒；预算有限时优先无动力滚筒线（成本比动力型低 40%~60%）。

• 集成需求：

• 需对接 PLC 系统时，选择带变频电机和通信接口（如 Modbus）的机型，支持与生产线联动控制。

滚筒输送线以其高承载、易维护、适应性强的特点，成为工业自动化输送的核心设备之一，从轻型电商分拣到重型工业制造，均可通过定制化设计满足不同场景的需求，是连接生产、仓储、物流各环节的关键纽带。
